Кабель для систем видеонаблюдения

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства.Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.
Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения.

1. Коаксиальный кабель для видеонаблюдения

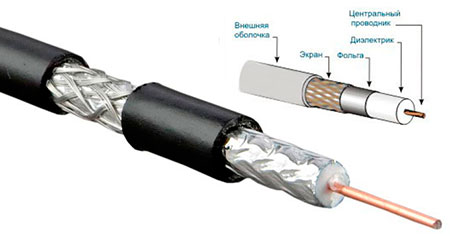

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода. При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала.

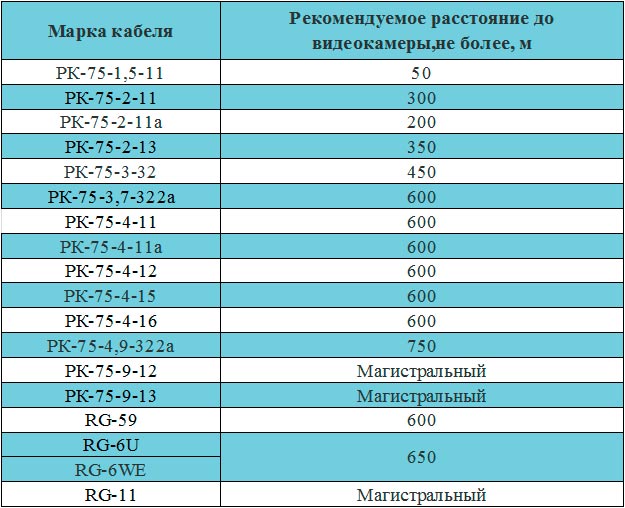

Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения. К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже). Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м. Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

2. Комбинированный кабель с питанием

В видеонаблюдении часто используется специально предназначенный для этой задачи коаксиальный кабель КВК. Эта аббревиатура расшифровывается как «кабель для видеонаблюдения комбинированный». Фактически это два кабеля под одной оболочкой: сигнальный для передачи видео и двухжильный для электропитания телекамер. Расстояния свыше 100 метров (актуально для напряжения питания 12 — 14 В) не позволяют успешно применять комбинированные кабели. Для столь удалённых камер требуется свой отдельный источник питания.

Если камеры и регистратор расположены в одном помещении, то имеет смысл приобретать «внутренний» КВК кабель для видеонаблюдения белого или серого цвета. Он не обладает защитой от влаги и перепада температур, зато его проще проложить внутри квартиры или офиса – он не так выделяется, как чёрный кабель для видеонаблюдения (уличный).

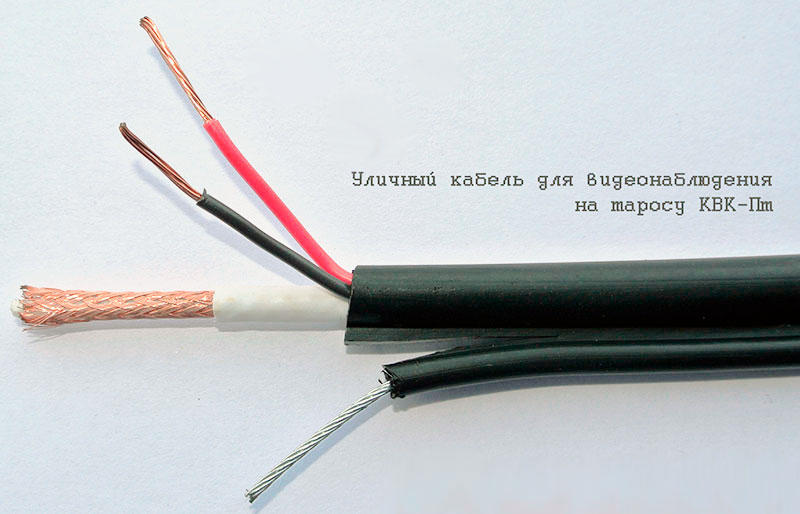

При протяжке «трассы» вне помещений на расстояние от 20-30 метров нужно использовать металлической трос (либо специальный кабель КВК-Пт с несущим стальным тросом внутри). Собственный вес кабеля не так мал, а зимой он способен дополнительно обрасти тяжёлыми сосульками. Несущий трос принимает на себя основную массу конструкции.

Маркировка и характеристики

Наименования моделей состоят из множества букв и цифр, но не стоит пугаться удобной технической маркировки. Разберём для примера один из вариантов названия: КВК-В 2х0.5.

Буквы в маркировке КВК обозначают тип оболочки и дополнительную функциональность кабеля:

П – кабель видеонаблюдения уличный, устойчивый к погодным условиям;
В – оболочка ПВХ (для прокладки внутри помещений);
А – алюминиевая жила (менее желательна, чем медная – для неё не предусмотрено буквенное обозначение);
Пт – наличие под оболочкой несущего троса;

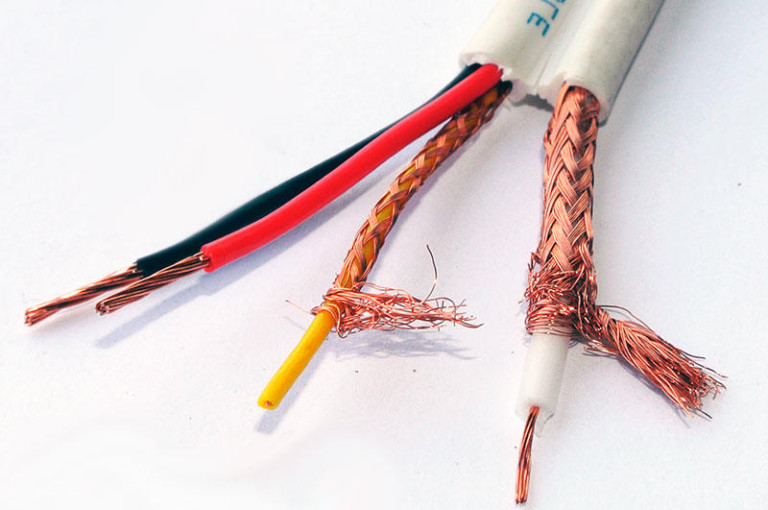

ККСЭВ – другой популярный тип для систем видеонаблюдения. Его задача – передавать вместе с картинкой ещё и звук.

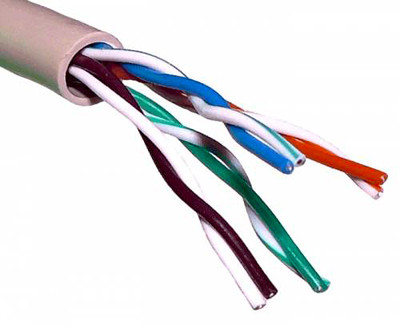

3. Витая пара

Широко используется в системах видеонаблюдения, в прокладке линий связи, передачи данных .Главное при использовании витой пары - защищенность от внешних электрических помех , удобство монтажа.Обычно витая пара имеет 4 пары скрученных проводников .Это удобно при подключении на 1 кабель 2-х и более камер. А подключении 1 камеры останутся резервные проводники.
Витая пара - надежный кабель, особенно, если он экранирован для защиты от помех и проводники сделаны из меди.Медный проводник прослужит долгие годы и имеет хорошую проводимость, т.е. потерь сигнала будет меньше.Важная деталь - при расстоянии между камерой и регистратором более 20 м дополнительно используются приемопередатчики, усилители видеосигнала , что увеличивает общую стоимость оборудования.

Передача видеосигнала по витой паре работает по иному принципу (симметричная видеопередача), чем в случае коаксиального кабеля. Жила «коаксиала» – единственный проводник сигнала, и единственный «приёмник» электромагнитных помех. С возрастанием длины этого кабеля растёт и количество артефактов изображения: перемещающиеся горизонтальные и вертикальные полосы, задержки. Конструкция кабеля сопротивляется ЭМП, но при больших расстояниях получается неэффективно. В витой паре оба провода принимают одинаковые помехи, которые успешно погашаются активным приёмником сигнала. В схеме подключения используются дополнительные устройства: трансмиттер сигнала по витой паре (расположен рядом с камерой) и упомянутый выше приёмник (его расположение – рядом с видеорегистратором).

Такая передача оправдана и в случае прокладки одного кабеля к 2-4 камерам, расположенным примерно в одной стороне. Дело в том, что «пара» – не совсем пара. Кабели UTP – несколько пар проводников (обычно – 4), заключённых в единую оболочку. Провод к источникам сигнала тянется один, но внутри него достаточно «инфраструктуры», чтобы транслировать видеопоток сразу с нескольких камер. На небольших расстояниях до 30-40 метров возможна и подача по одной из четырёх пар видеосигнала, а по другой – питания.

Надёжность передачи видеосигнала по витой паре велика, даже если кабелю предстоит висеть за пределами стабильного климата помещения. Дожди и похолодания – не слишком серьёзная помеха для «заквартирных» метров UTP категории 5 или 5e (кабель уровнем ниже брать не следует даже для коротких участков, да и встретить его в продаже – нетривиальная задача).

Единственным недостатком этого типа передачи состоит в том, что помимо расходов на кабель в общую смету необходимо добавить выше упомянутый трансмиттер и приемник видеосигнала, а если какое из этих устройств выйдет из строя передача видеосигнала так же прекратиться.

Тем не менее, такой недостаток компенсируется большими расстояниями, для пассивных приемопередатчиков это до 600 метров, а для активных до 2400 метров.

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP

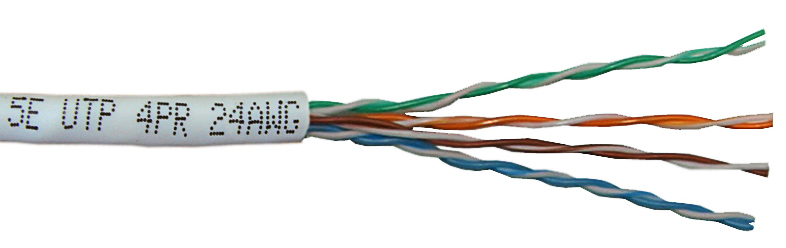

UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
FTP кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.

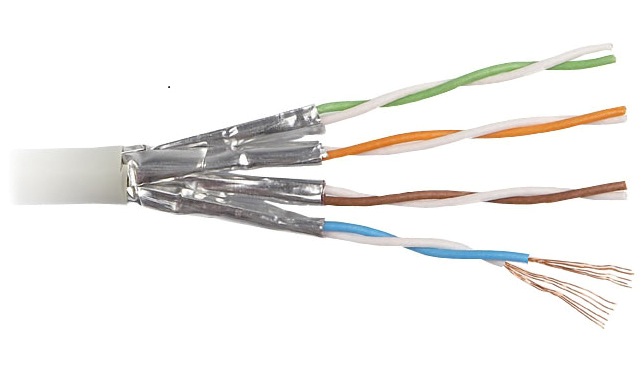

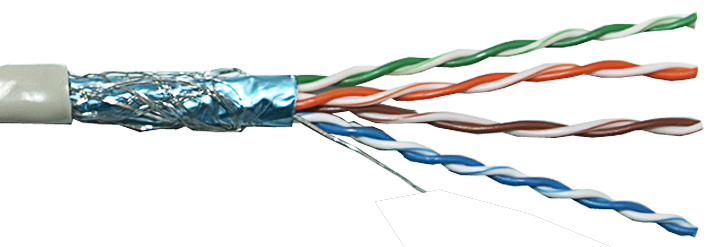

STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

Кабель для систем IP видеонаблюдения

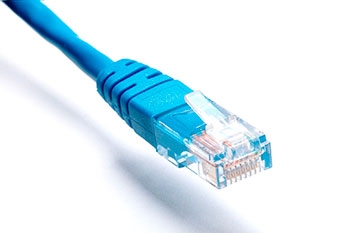

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

Прокладка отдельного кабеля питания к каждой камере;
Монтаж блоков питания в местах установки каждой камеры;
Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой кабель выбрать?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.
Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель. Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.
