Периметральная охранная сигнализация



Периметр - первая линия защиты



Современные электронные системы охраны весьма разнообразны и в целом достаточно эффективны. Однако большинство из них имеют общий недостаток: они не могут обеспечить раннее детектирование вторжения на территорию объекта. Такие системы, как правило, ориентированы на обнаружение нарушителя, который уже проник на охраняемую территорию или в здание. Это касается, в частности, систем видеонаблюдения; они зачастую с помощью устройства видеозаписи могут лишь подтвердить факт вторжения после того, как он уже произошел.





Квалифицированный нарушитель всегда рассчитывает на определенное временное "окно", которое проходит от момента проникновения на объект до момента срабатывания сигнализации. Минимизация этого интервала времени является коренным фактором, определяющим эффективность любой охранной системы, и в этом смысле привлекательность периметральной охранной сигнализации неоспорима.

Периметральная граница объекта является наилучшим местом для раннего детектирования вторжения! Датчик любой периметральной системы реагирует на появление нарушителя в зоне охраны или определенные действия нарушителя. Сигналы датчика анализируются электронным блоком (анализатором или процессором), который, в свою очередь, генерирует сигнал тревоги при превышении заданного порогового уровня активности в охраняемой зоне.

Общие требования к периметральным системам



Любая периметральная система охраны должна отвечать определенному набору критериев, некоторые из которых перечислены ниже:

  • Возможность раннего обнаружения нарушителя - еще до его проникновения на объект
  • Точное следование контурам периметра, отсутствие "мертвых" зон
  • По возможности скрытая установка датчиков системы
  • Независимость параметров системы от сезона (зима, лето) и погодных условий (дождь, ветер, град и т.д.)
  • Невосприимчивость к внешним факторам "нетревожного" характера - индустриальные помехи, шум проходящего рядом транспорта, мелкие животные и птицы
  • Устойчивость к электромагнитным помехам - грозовые разряды, источники мощных электромагнитных излучений и т.п.











Очевидно, что периметральная охранная система должна обладать максимально высокой чувствительностью, чтобы обнаружить даже опытного нарушителя. В то же время эта система должна обеспечивать по возможности низкую вероятность ложных срабатываний. Причины ложных тревог могут быть различными. Система может, например, среагировать при появлении в зоне охраны птиц или мелких животных. Сигнал тревоги может появиться при сильном ветре, граде или дожде. Кроме того, ложная тревога может возникнуть из-за "технологических" причин: неграмотный монтаж датчиков на ограде, неправильная настройка электронных блоков или просто неудовлетворительное инженерное состояние самой ограды, которая может, например, вибрировать при сильном ветре.

Сегодня рынок периметральных систем, как отечественных, так и импортных, весьма широк. Тем не менее, выбрать наиболее эффективную систему, отвечающую специфическим требованиям объекта, иногда бывает непросто. При выборе и проектировании системы нужно учитывать множество факторов - тип ограды, топографию и рельеф местности, возможность выделения полосы отчуждения, наличие растительности, соседство железных дорог, эстакад и автомагистралей, наличие линий электропередач.

Весьма важным фактором является квалификация и опыт организации, которая проектирует и монтирует периметральную систему охраны. Опыт показывает, что зачастую эффективность системы определяется не столько ее исходными техническими параметрами, сколько правильностью выбора и грамотностью ее монтажа.

Специфика применения периметральных систем



Особенность периметральных систем состоит в том, что обычно они конструктивно интегрированы с ограждением и генерируемые охранной системой сигналы в сильной степени зависят как от физико-механических характеристик ограды (материал, высота, жесткость и др.), так и от правильности монтажа датчиков (выбор места крепления, метод крепления, исключение случайных вибраций ограды и т.п.). Очень большое значение имеет правильный выбор типа охранной системы, наиболее адекватно отвечающей данному типу ограды.

Периметральные системы используют, как правило, систему распределенных или дискретных датчиков, общая протяженность которых может составлять несколько километров. Такая система должна обеспечивать высокую надежность при широких вариациях окружающей температуры, при дожде, снеге, сильном ветре. Поэтому любая система должна обепечивать соответсвующую автоматическую адаптацию к погодным условиям и возможность дистанционной диагностики.

Любая периметральная система должна легко интегрироваться с другими охранными системами, в частности, с системой видеонаблюдения.



Активные лучевые ИК системы

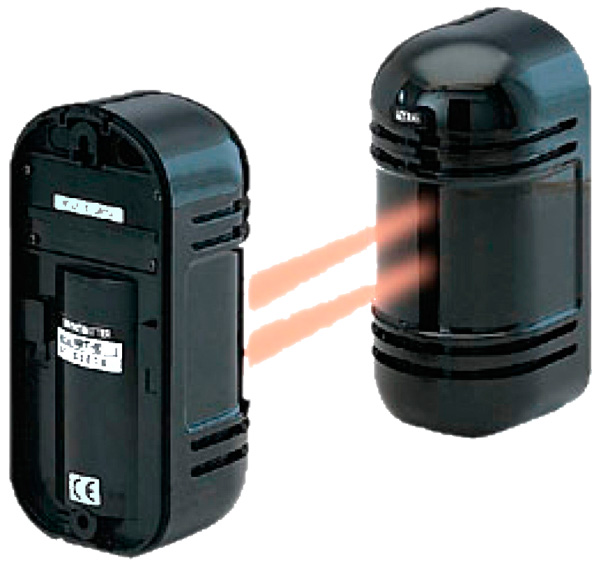

Лучевые инфракрасные системы (их часто называют также линейными активными оптико-электронными извещателями) состоят из передатчика и приемника, располагаемых в зоне прямой взаимной видимости. Такой датчик формимует сигнал тревоги при прерывании луча, попадающего на фотоприемный блок. Отличительная особенность активных лучевых систем — возможность создания очень узкой зоны обнаружения. На практике сечение чувствительной зоны определяется размером используемых в оптических блоках линз. Это особенно важно для объектов, вокруг которых невозможно создать зону отчуждения. Однако, как и радиолучевые, ИК-лучевые системы могут применяться только на прямолинейных участках периметров или оград.

Основная проблема лучевых ИК-охранных приборов — ложные срабатывания при неблагоприятных атмосферных условиях (дождь, снегопад, туман), уменьшающих прозрачность среды. Надежность в таких случаях обеспечивают за счет многократного превышения энергиии луча над минимальным пороговым значением, необходимым для срабатывания датчика.

Кроме того, ИК системы могут срабатывать при попадании в луч птиц, листьев и веток деревьев или др. Для повышения устойчивости и надежности ИК-лучевых систем их делают многолучевыми (обычно используют 2 или 4 независимых луча), а также применяют схемы автоматической обработки сигналов, минимизирующие влияние внешней среды.

Специальные меры принимают для согхранения работоспособности датчиков в зимних условиях, при возможности обмерзания или налипания снега на оптические поверхности блоков. Достаточно надежными методами борьбы с указанными явлениями служат специальные козырьки на оптических фильтрах и внутренние обогреватели оптико-электронных блоков.



Практически все зарубежные ИК-лучевые охранные приборы объединяют в общем корпусе двухлучевую или четырехлучевую синхронную систему. На украинском рынке широко представлены ИК-лучевые датчки фирм C&K, Atsumi, Visonic, Optex, Alarmcom и др.

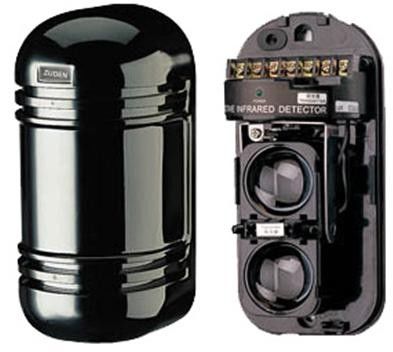

По конструкции блоки передатчика и приемника аналогичны. Лицевая крышка выполнена из ударопрочного пластика, прозрачного только для ИК-излучения. Крышка имеет специальный выступающий козырек, препятствующий осаждению инея на наружной поверхности. Под крышкой находится электронно-оптический блок с двумя линзами, смонтированными на поворотной платформе. Угловое положение платформы регулируется при юстировке в пределах (+/-90О) по горизонтали и (+/- 5О) по вертикали винтами. Для облегчения юстировки в поворотную платформу встроен специальный миниатюрный видоискатель, позволяющий точно навести линзы на второй блок системы. Для точной юстировки системы по уровню принимаемого сигнала в блоке приемника имеются гнезда для подключения вольтметра. Здесь же расположены регулятор времени срабатывания датчика и светодиодные индикаторы (“грубая настройка” и “тревога”), используемые при настройке прибора. Оптико-электронный блок фиксируется на монтажной плате, которую обычно крепят к вертикальной штанге с помощью хомута.







Регулятор допустимого времени перекрытия лучей, установленный в блоке приемника, позволяет изменять время срабатывания от 500 миллисекунд (сравнительно медленное перелезание через ограду) до 50 миллисекунд (очень быстро бегущий человек). Обычно рекомендуется устанавливать время пересечения луча не более 70-100 мс, чтобы обеспечить достаточную чувствительность системы. Датчики серии АХ фирмы OPTEX обеспечивают дальность обнаружения от 22 до 150 метров на улице и от 40 до 300 метров в помещении. Для питания используется источник постоянного тока с напряжением 10,5...28 В, потребляемый ток — не более 46 мА, диапазон рабочих температур от -35О до +55ОС при влажности до 95%.

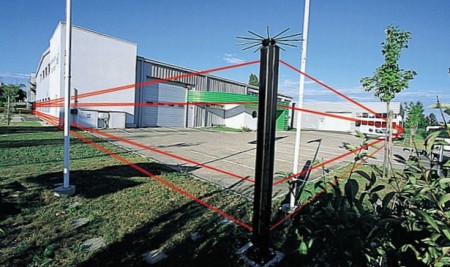

Для объектов с высокой степенью защиты иногда применяют ИК-лучевые системы с числом лучей от 4-х до 8-ми. Конструктивно многолучевые ИК датчики обычно выполняют в виде вертикальных штанг высотой примерно до 3,5 метров. Многолучевые системы используют чаще всего для охраны военных объектов, объектов атомной энергетики, крупных промышленных предприятий.







При пересечении лучей человеком, детекторы приемника фиксирует факт разрыва сигнала, и на системный блок сигнализации поступает сигнал, который включает режим тревоги.  Большую роль в охране периметра играет "незаметность" установленного оборудования и его функциональность. В датчиках ИК-барьеров линзы закрыты защитным затемненным ударопрочным стеклом, такое стекло не позволяет злоумышленнику увидеть направление лучей ИК-барьера. Кроме того ИК-барьеры оснащены темперной защитой. Если злоумышленник решит вскрыть ИК-барьер, системный блок получит тревожный сигнал от датчиков, и включится тревога.
